产品详情

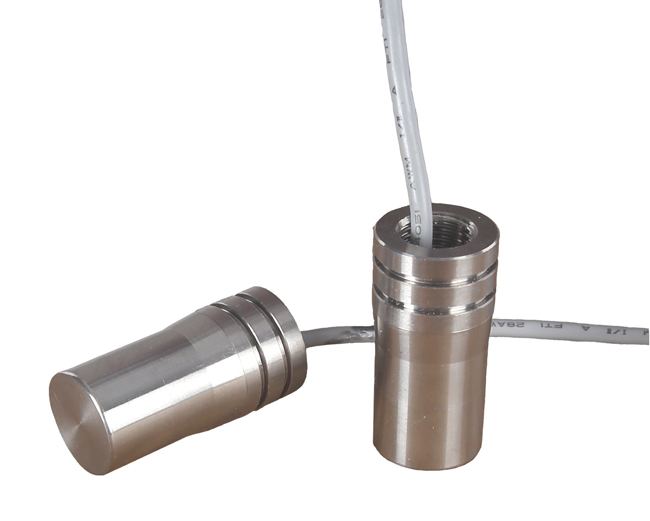

超声波气体流量传感器
型号: DYA-200-01X
产品详情

气体流量传感器适用范围

气体流量传感器具有显示功能:能同时显示累积流量、瞬时流量、压力和温度。

气体流量传感器具有通讯功能: 可以与分站的智能口进行RS485通讯,并能同时输出累积流量、瞬时流量、压力和温度。

气体流量传感器应用广泛,极大的影响着社会各行各业的发展。如工业生产、科学实验、保证产品质量、提高生产效率、节约能源、促进科技的发展等方面起着重要作用。

如今,气体流量传感器种类比较多,有节流式、容积式、涡街式、电磁式、热式、超声波式等若干种。多数是采集流体的温度、压力等信号,再换算成流量。但由于气体流动状态不稳定,使气体流量传感器的流量测量准确性受到影响。随着科学技术的不断发展, 气体流量传感器变得体积小,低成本,稳定性好,功耗低,可被批量制造。

目前,小而强的产品是当今社会急需的产品,而气体流量传感器随着科学技术的进步,越来越能满足社会的这一需要。并且其外观也变得越来越小型化,其检测性能的提高也对社会的发展做出积极的贡献、

一、换能器的主要技术指标

名称

超声波气体流量换能器

工作电压

峰值电压<1000VPP

型号

DYA-200-01X

工作温度

-40~+80℃

爆炸气体环境

可照常工作

压力

16公斤或者1.6MPa

活性区直径

15 mm

角度

(波速宽度)半功率角          @-3dB:7°±2, 锐度角:18°±4

频率

200KHz±5%

外壳材质

钛合金

量程

0.10~1.5m

用途

超声波气体流量计

等效阻抗

360Ω±20%

安装尺寸

(可按客户要求定制)

电容量

500pF±20% @1KHz

防护等级

IP68

灵敏度

    带载驱动电压:800Vpp      距离0.6m,回波幅度40mV

重量

20g±5%


二、换能器的分类和配件

配   件

螺母

电缆线长

脉冲变压器

分   体

标配20cm

选配


三、换能器的接线说明


一体式接口:二芯带屏蔽,红:换能器+,白:换能器-,黑:屏蔽线(默认不带温度传感器)


四、换能器的测试电路原理图


五、换能器的回波测试图

测试环境距离0.6米,测试点ECHO×1


六、换能器的导纳曲线图

七、产品结构图

福州大禹电子——超声波气体流量传感器生产厂家,如果您对以上产品有任何疑问或感兴趣,可随时致电:0591-83207863 或联系企业QQ:104653785
