便携式超声波流量计(便携式流速仪)

评论:0
型号: XJBX-OC
产品详情
产品评论(0)

一、产品简介

大禹便携式流速流量仪又叫便携式多普勒流量计,产品根据超声多普勒效应原理测量流速,并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC 塑料,能够有效防水密封。内部采用12V课充电电池供电。

产品根据超声多普勒效应原理测量流速,并可通过压力传感器测量水位和温度传感器测得水体温度。壳体采用PVC 塑料,能够有效防水密封。内部采用12V可充电电池供电。

  采用 Modbus 通信协议,利用 RS485 总线进行与手持机通信。

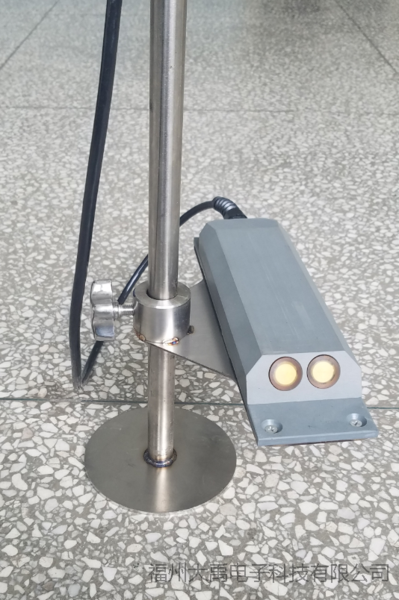

  1、 水下传感器设备安装方便。有金属底座固定装置,安装简单。

  2、设备全部采用电子设计,宽电压供电、低功耗,无机械部件。具有测量准确、稳定的优点,可靠性高,抗干扰性强。

  3、 应用范围广泛。可以在自来水到黄河水的各种水环境中应用。

二、产品原理

多普勒流量计原理:当超声波声源和观察者做相对运动时,观察者接收到的频率就会和超声波声源频率不同。因此,相对于超声波换能器的随水移动的小颗粒、小气泡也会使换能器接收频率的改变,且随水中悬浮运动速度的增加而增加, 由此测出多普勒频移,也就测出了多普勒海流仪所处点水的流速。再乘以渠道的截面积,等到流量信息。

主要用于灌溉明渠,市政下水管道,水文流域等场合。特别适合低水位的场合,水位超过 15 厘米就可以工作。在规则的管道、渠道,通过流速仪上的压力传感器测得水深,超声传感器测得流速,计算出流量。

因为多普勒流速测量要用到水中声音传播的速度,而声音在水中传播速度与水温密切相关,因此内置了温度传感器用于温度测量,进而修正声速。

  液位深度测量采用了压力传感器,测量流速传感器所处位置距离液面的距离。

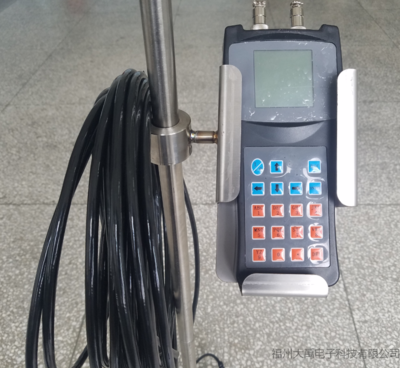

  手持机内存有梯形、矩形、圆形等渠道剖面模型,可以方便计算出常见渠道的流量。

三、产品技术指标

3.1 性能参数

                                                                                                      表 1 测量指标


表2 性能指标




3.2 其他参数

  1.内置可充电电池,充电一次连续使用时间:24小时;

  2.手持机存储:32M字节,RS232串口读取存储数据;

  3.电缆默认长度:10米;

  3.不锈钢测量支架高度 2米;

  4.液晶显示为128*128点阵。

  5.手提箱长宽高:72厘米*32厘米* 26厘米

四、操作实例

  假设:如水渠剖面为梯形,多普勒流速仪放置在距离河底0.15米处。测量站点标号为01,采样间隔为15秒)

  1、在首次操作时,首先进入参数设置界面。

  其中可进行当前时间的设置。

  设置零点参数默认为0,无特殊要求无需进行更改。液位补偿设置为0.15米。

  再进入渠道选择,选择梯形,并按Enter键进入参数设置界面,设置对应的底长和角度,设置完成后按ESC退出。

  进入地址设置界面,将地址编号设为01,设置完成后按ESC键退出。进入采样间隔界面设置采样间隔为15S,设置完成后按ESC键退出。

  参数设置完成后,按ESC回到主界面,进入采集数据界面即可查看实时流速、液位、秒流量以及累计流量。

  在该界面下,如需要将当前数据存储,请手动按下按Enter键,每按一次存储一次。按下DEL键,可将当前界面参数清零,重新开始测量。

五、安装要求

  1.导气电缆线由于里面含有导气管,所以不能弯折过度,防止其折断;切忌把导气电缆当流速仪的绳缆,用导气电缆拖拽多普勒流速仪;

  2.探头前面的圆形超声波换能器不能受到冲击及划伤;

  3.仪器探头应避免在太阳下长时间暴晒,以免温度太高而引起故障;

  4.在泥沙浓度较大的地方使用声学多普勒流量计要定期清理超声波换能器和压力传感器上的淤泥,防止淤泥把压力传感器堵塞。
